Rétrofit d'une machine de gel des goulots Champagel Compact 2000
Remplacement de l'automate et de l'interface opérateur, remotorisation des trois axes par servomoteurs Siemens.
- Lieu
- Saint-Baldoph (73)
- Secteur
- Vins et spiritueux
- Année
- 2025
- Domaines
- Rétrofit
Contexte

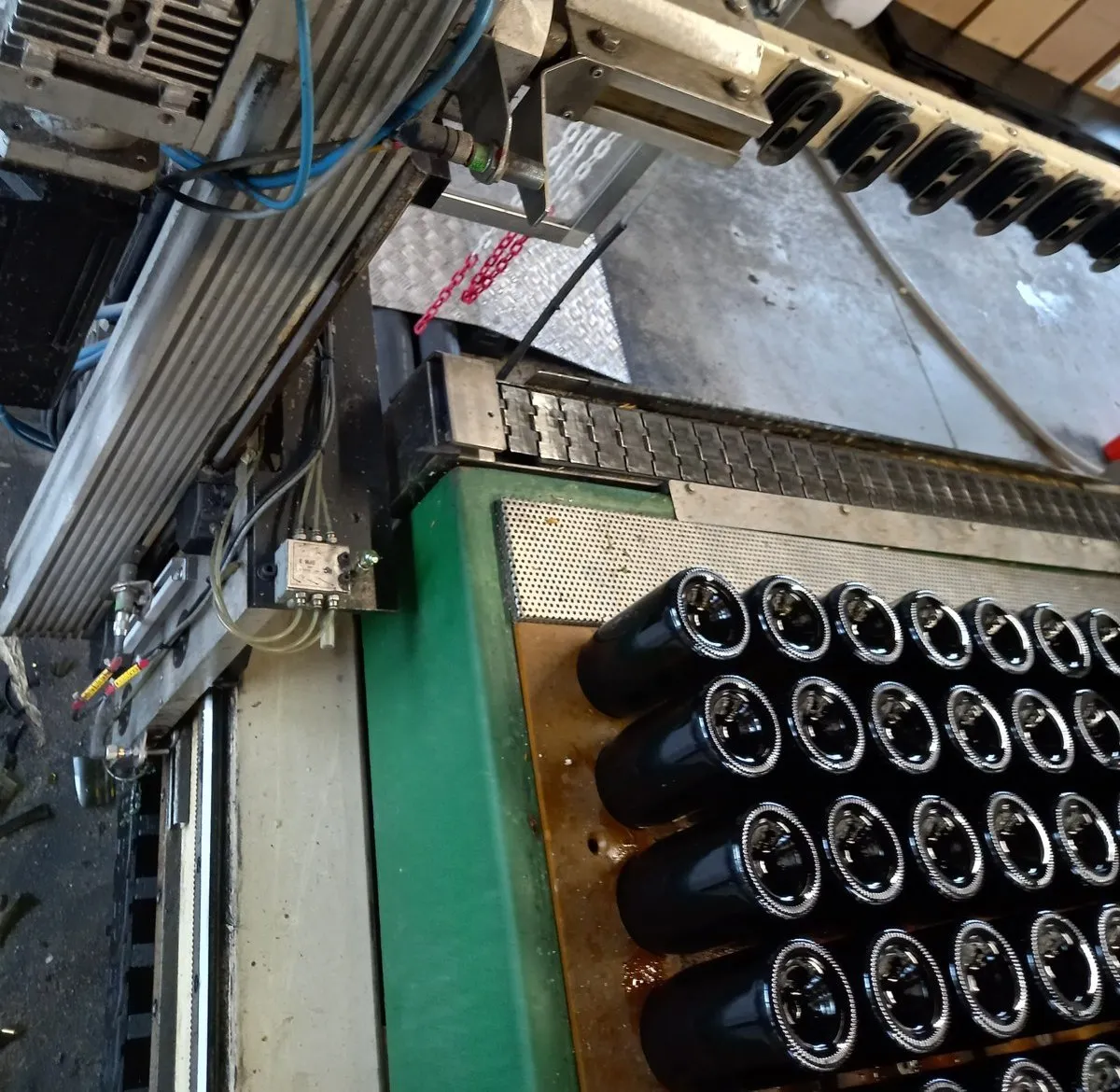

La Compact 2000 assure le gel des goulots des bouteilles avant dégorgement : chargement par plateaux, refroidissement en cuve d’eau glycolée, préhension par rangs de douze bouteilles, dépose sur convoyeur. Sa commande reposait sur un automate Schneider TSX37 et un terminal Magelis devenus obsolètes.
Prestation
- Analyse fonctionnelle complète et grafcet de la machine.
- Remplacement de l’automate et de l’interface opérateur par un automate Siemens S7-1500 et un écran tactile.

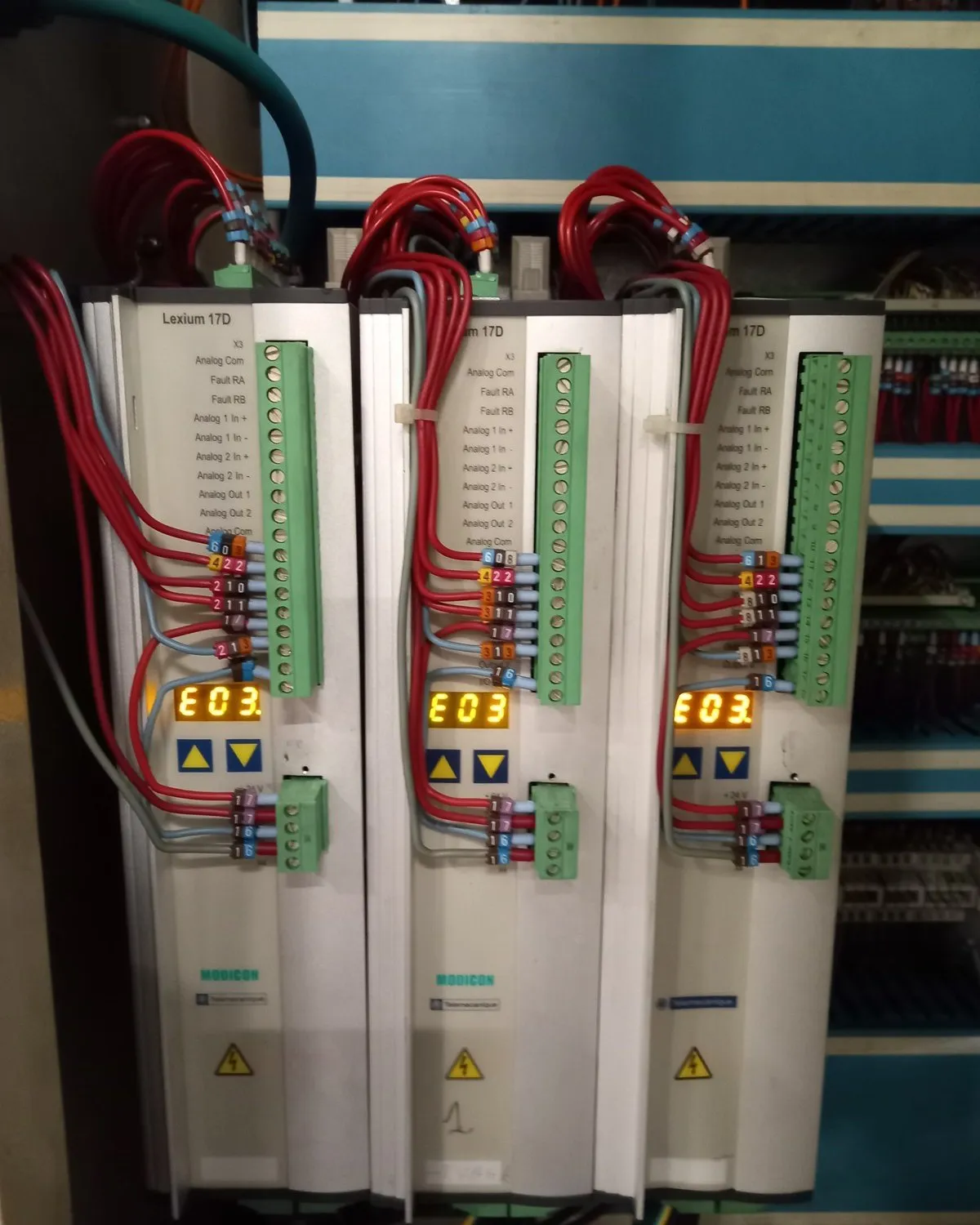

- Remotorisation des trois axes (translation, levage, rotation) par servomoteurs Siemens S210 sur PROFINET, avec séquences de prise d’origine paramétrables.
- Programmation hebdomadaire du groupe froid depuis l’écran.
- Pièces d’adaptation conçues et réalisées en fabrication additive.
- Schémas électriques, mise au point sur site, documentation technique.
Technologies
Siemens S7-1500, servomoteurs S210, TIA Portal, WinCC.
Résultat
La machine dispose d’une commande et d’une motorisation actuelles, documentées, et d’une interface de conduite modernisée.
